Kataforéza i zinkování patří mezi osvědčené způsoby povrchové ochrany kovů proti korozi. Každá technologie však funguje jinak a hodí se pro jiné výrobky a výrobní podmínky. Zatímco zinkování představuje tradiční řešení například pro ocelové konstrukce vystavené náročnému venkovnímu prostředí, kataforézní povrchová úprava vyniká rovnoměrností povlaku, ochranou dutin, stabilní kvalitou výsledku a možností vysoké automatizace při sériové výrobě. Kdy zvolit kterou technologii a co zohlednit při návrhu kataforézní linky?
Co je to kataforéza?
Kataforéza, označovaná také jako KTL nebo E-coat, je metoda povrchové úpravy kovových výrobků ponorem. Jejím hlavním účelem je vytvoření rovnoměrného povlaku s vysokou korozní odolností. Kataforéza se rozšířila především v automobilovém průmyslu, kde se používá například pro povrchovou ochranu karoserií, podvozkových a konstrukčních dílů. Dnes má však podstatně širší využití ve strojírenství, výrobě zemědělské a dopravní techniky, stavebnictví i dalších průmyslových odvětvích. KTL lze použít jako kvalitní základní antikorozní vrstvu pod následné mokré nebo práškové lakování, ale u vhodných aplikací také jako finální jednovrstvou povrchovou úpravu.
Princip kataforézy: Jak KTL funguje?
Princip kataforézy je založen na elektrodialýze. Upravený kovový výrobek se ponoří do vodou ředitelné lakovací lázně a zapojí se jako katoda. Působením stejnosměrného elektrického pole se částice nátěrové hmoty pohybují k výrobku a vytvářejí na jeho povrchu souvislý povlak. Následuje oplach a vytvrzení nanesené vrstvy při zvýšené teplotě. Právě způsob nanášení představuje jednu z hlavních výhod KTL. Kataforézní barva se dostává také do dutin a na obtížně přístupná místa tvarově složitých výrobků, kde může být dosažení rovnoměrné povrchové ochrany jinými metodami komplikovanější. Výsledkem je rovnoměrná, dobře reprodukovatelná vrstva s vysokou korozní odolností.
Jak funguje zinkování?
Zinkování chrání ocel vytvořením zinkové vrstvy na jejím povrchu. Existuje několik metod zinkování, které se liší způsobem nanášení i vlastnostmi výsledného povlaku. Jednou z nejznámějších metod je žárové zinkování, při kterém se připravený ocelový výrobek ponoří do lázně roztaveného zinku. Vytvořená zinková vrstva poskytuje robustní a dlouhodobou ochranu proti korozi. Žárové zinkování je proto velmi vhodné například pro ocelové konstrukce, infrastrukturu a další výrobky používané v náročném venkovním prostředí. Pro tvarově složité výrobky, sériovou výrobu nebo aplikace s požadavkem na přesně řízenou a rovnoměrnou nátěrovou vrstvu však může být výhodnější kataforéza.

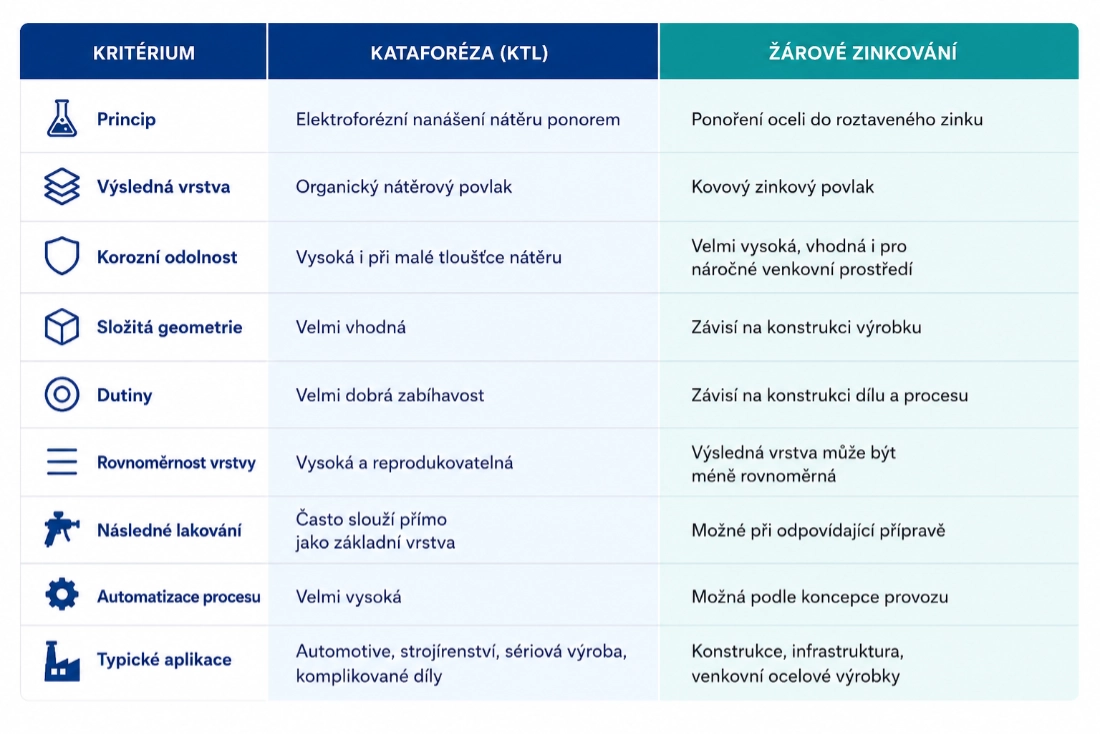

Kataforéza vs. zinkování: hlavní rozdíly
Obě technologie poskytují účinnou povrchovou ochranu, ale každá jiným způsobem. Volba proto závisí především na výrobku, prostředí, požadované kvalitě povrchu a koncepci výroby.
Povrchová ochrana kataforézou: v čem jsou její hlavní výhody?
Síla kataforézy nespočívá pouze v samotné ochraně proti korozi. Pro průmyslovou výrobu je důležitá především kombinace odolnosti, přesnosti, reprodukovatelnosti a vysoké míry automatizace. K hlavním vlastnostem KTL patří:
- vysoká korozní odolnost již při malé tloušťce nátěru,
- velmi dobrá ochrana dutin a těžko přístupných míst,
- rovnoměrná tloušťka povlaku,
- vysoká reprodukovatelnost výsledku,
- možnost vysokého stupně automatizace,
- vysoká výtěžnost nátěrové hmoty díky uzavřenému okruhu,
- nízký obsah rozpouštědel a omezení vzniku emisí a odpadů.
Právě opakovatelnost procesu je důležitá v sériové výrobě. Kvalitního výsledku nestačí dosáhnout jednou. Kataforézní linka musí poskytovat požadované parametry povrchu opakovaně u velkého množství výrobků.
Karoserie, konstrukční díly i velké výrobky: kde se kataforéza používá?

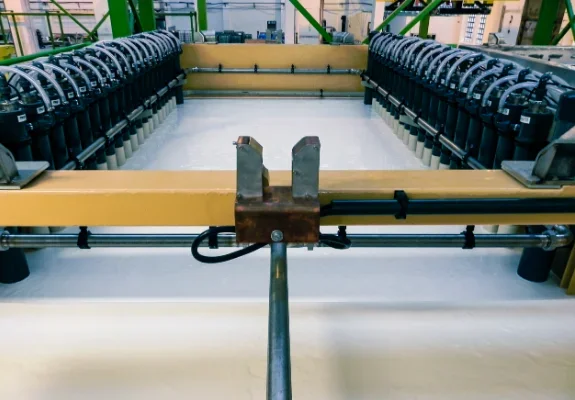

Kataforéza je úzce spojena s automobilovým průmyslem. Kataforézní lakování karoserií umožňuje chránit nejen viditelné plochy, ale také dutiny, spoje a další obtížně přístupné části konstrukce. Automotive ale zdaleka není jediným oborem. KTL se využívá například pro díly zemědělské a dopravní techniky, průmyslové stroje, radiátory, domácí spotřebiče nebo výrobky pro stavebnictví. Kataforéza velkých dílů Ponorový princip umožňuje KTL využít také pro velké a tvarově komplikované díly. Zde však hraje zásadní roli správný návrh celé technologické linky. Rozměry van, transportní systém, manipulace s výrobkem, jeho orientace při ponoru, předúprava i parametry samotného lakovacího procesu musí odpovídat konkrétnímu sortimentu. Právě proto se KTL linka nenavrhuje jako univerzální zařízení. Její koncepce musí vycházet z výrobků, které jí budou skutečně procházet.
Kdy dává kataforéza oproti zinkování největší smysl?
Zinkování má své pevné místo například tam, kde je hlavním požadavkem robustní ochrana ocelové konstrukce v náročném prostředí. Kataforéza je velmi zajímavá v případech, kdy výrobce potřebuje současně:
- vysokou korozní odolnost,
- rovnoměrný vzhled a tloušťku vrstvy,
- ochranu dutin a složitých geometrických prvků,
- opakovatelný výsledek v sériové výrobě,
- návaznost na další lakovací proces,
- vysokou míru automatizace.
Obě technologie navíc nemusí stát proti sobě. Kataforézní povrchovou úpravu lze aplikovat také na vhodně připravené pozinkované díl, pokud konkrétní aplikace vyžaduje kombinaci vlastností obou povrchových úprav. Nejde tedy o hledání univerzálního vítěze. Důležité je navrhnout povrchovou ochranu, která odpovídá konkrétnímu výrobku, požadované životnosti a výrobnímu procesu.
Odolnost a teplotní odolnost kataforézy
Častým tématem při výběru KTL je odolnost kataforézního povlaku. Kromě vysoké korozní odolnosti mohou být podle konkrétní aplikace důležité také mechanické, chemické nebo teplotní požadavky. Teplotní odolnost kataforézy však nelze určit jednou univerzální hodnotou. Závisí na použitém nátěrovém systému, požadovaných vlastnostech výrobku a podmínkách jeho následného provozu. Tyto parametry je proto vhodné řešit již při návrhu technologie a volbě konkrétního nátěrového systému.
Kolik stojí kataforéza? Cena závisí na celé koncepci technologie
Na tento dotaz neexistuje jedna univerzální odpověď. U průmyslové KTL linky cenu ovlivňuje především její velikost a požadovaná kapacita, rozměry a hmotnost výrobků, počet technologických stupňů, způsob předúpravy, transportní systém, úroveň automatizace i rozsah souvisejících zařízení. Jinou koncepci vyžaduje linka pro velké konstrukční díly v menších sériích a jinou vysoce automatizovaný provoz s krátkým taktem. Při posuzování investice je proto vhodné sledovat nejen pořizovací cenu samotné technologie, ale ekonomiku celého provozu v průběhu její životnosti.
Kvalitu KTL neurčuje pouze kataforézní barva
Výsledná kvalita povrchové úpravy závisí na celém technologickém procesu. Vedle vhodně zvoleného KTL nátěrového systému hrají důležitou roli předúprava povrchu, konstrukce technologických van, cirkulace lázní, filtrace, elektroforézní systém, transport výrobků, oplachy, vytvrzení i řízení celého procesu. Proto MEGA-TEC navrhuje kataforézní linky podle konkrétního sortimentu, sériovosti a požadavků zákazníka. Výsledné řešení musí dávat smysl technologicky, provozně i ekonomicky. Naše zkušenosti zahrnují návrh a realizaci kompletních KTL linek, modernizace stávajících zařízení i přestavby anaforetických technologií na kataforézní. Součástí našich služeb je také následný servis a dlouhodobá technická podpora.
Plánujete novou kataforézní linku nebo modernizaci stávající technologie?
Správná povrchová úprava kataforézou začíná mnohem dříve než ponořením prvního výrobku do lakovací lázně. Kvalita výsledku závisí na správném návrhu celého procesu. Specialisté MEGA-TEC vám pomohou navrhnout KTL technologii podle vašich výrobků, požadované kapacity, nároků na povrchovou ochranu i podmínek konkrétního provozu. Zjistěte více o kataforézních linkách MEGA-TEC zde.
